DESCRIPTION

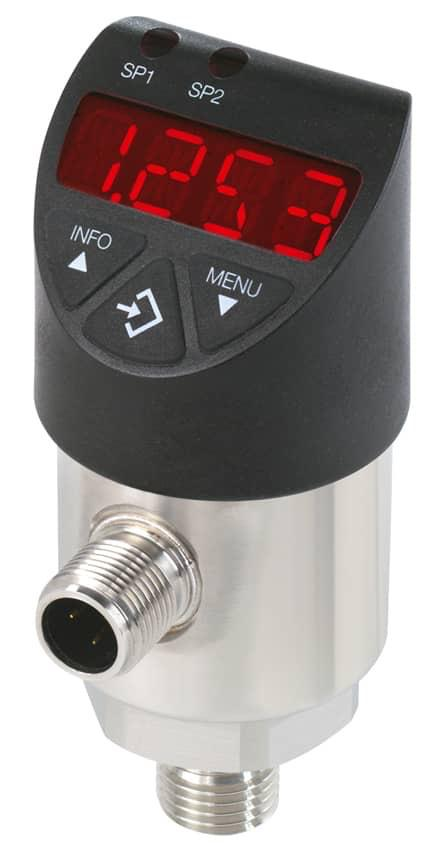

Un transmetteur de pression 4-20mA est un appareil industriel qui mesure une pression (liquide ou gaz), la convertit en un signal électrique standardisé (un courant variant de 4 à 20 milliampères), et transmet cette information à des systèmes de contrôle (PLC, SCADA) sur de longues distances avec fiabilité, le courant de 4mA représentant la plage de mesure minimale (zéro) et 20mA la plage maximale, ce qui permet aussi de détecter une coupure de fil.

Principe de fonctionnement

Détection : Un capteur piézorésistif détecte la pression.
Conversion : Ce signal physique est converti en une tension, puis en un signal de courant 4-20mA.
Transmission : Le courant circule dans une boucle à deux fils jusqu'à un appareil de lecture (contrôleur, afficheur).

Interprétation :
4 mA = Pression minimale de la plage (ex: 0 bar).
20 mA = Pression maximale de la plage (ex: 100 bars).

Avantages du 4-20mA

Longues distances : Le signal en courant est moins sensible aux chutes de tension sur de longues distances.
Diagnostic : Le "zéro vivant" à 4mA permet de distinguer une pression nulle (4mA) d'une défaillance de ligne (0mA).
Compatibilité : Peut être utilisé par plusieurs appareils en série (afficheur, enregistreur, automate).
Immunité : Meilleure résistance aux perturbations électromagnétiques.
