DESCRIPTION

 Un raccord rapide pneumatique est un connecteur conçu pour assembler et désassembler rapidement et sans outil des tuyaux d'air comprimé, permettant une connexion étanche grâce à un système de clipsage (type "push-in") ou de connexion/déconnexion instantanée, essentiel pour changer d'outil pneumatique facilement. Il se compose généralement d'une partie femelle (le raccord) et d'une partie mâle (le mamelon ou fiche), avec des variantes (fileté, à compression, etc.) adaptées à divers environnements industriels.

Fonctionnement

• Connexion : Il suffit d'enfoncer le tuyau dans le raccord femelle jusqu'à la butée ou d'emboîter la partie mâle pour verrouiller la connexion, maintenue par un joint torique et un ressort.
• Déconnexion : Souvent, il suffit d'appuyer sur un capuchon ou un manchon pour libérer le ressort, permettant de retirer le tuyau.

Vous pouvez regarder cette vidéo pour voir comment installer un raccord rapide pneumatique:

Caractéristiques principales

• Simplicité : Connexion et déconnexion rapides, souvent d'une seule main.
• Étanchéité : Assure une liaison sans fuite sous pression grâce à des joints internes.

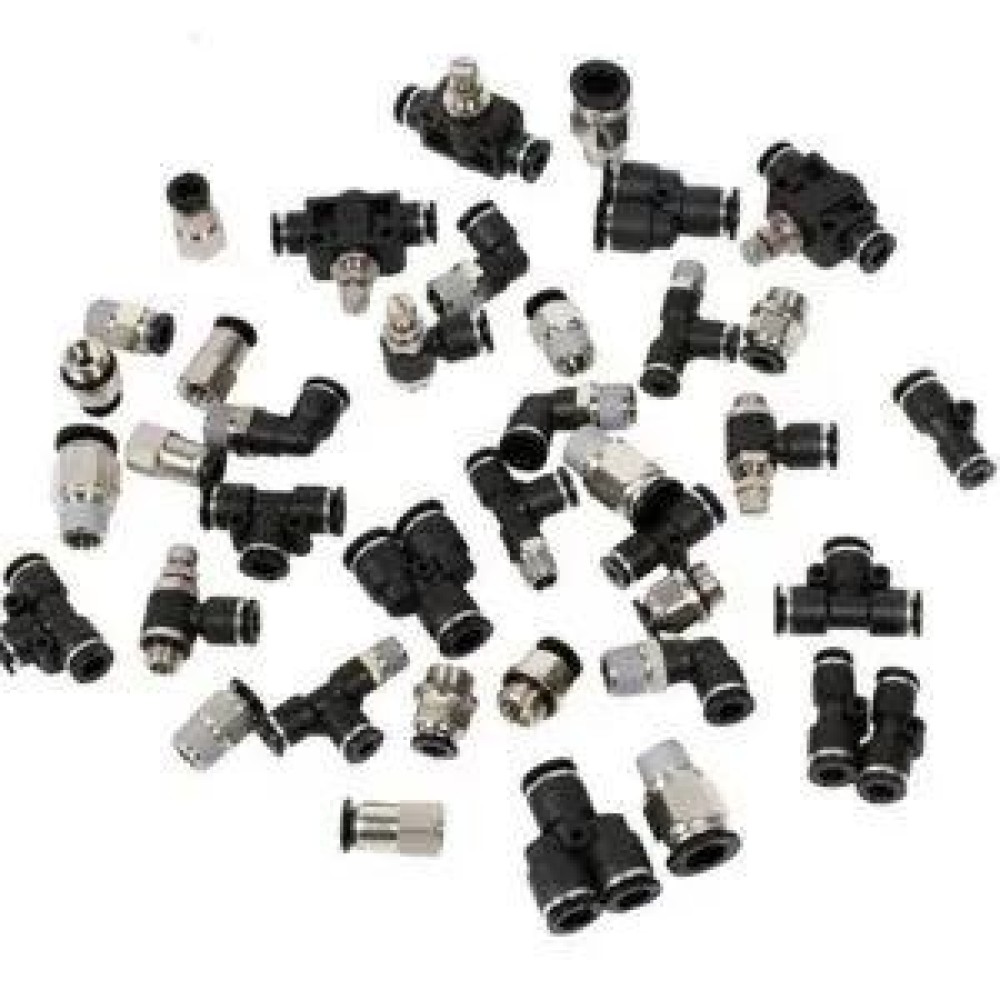

• Variété : Disponible en différentes tailles, matériaux (plastique, métal, acier) et filetages (mâle, femelle) pour s'adapter aux besoins spécifiques.
• Sécurité : Certains types (raccords codés par couleur) empêchent les mélanges accidentels de gaz.

Applications

• Industrie : Maintenance mécanique, automobile, ateliers.
• Usage quotidien : Connexion d'outils comme des soufflettes, pistolets de peinture, gonfleurs, etc..
• Flexibilité : Idéal pour les circuits pneumatiques nécessitant des changements fréquents d'outils.

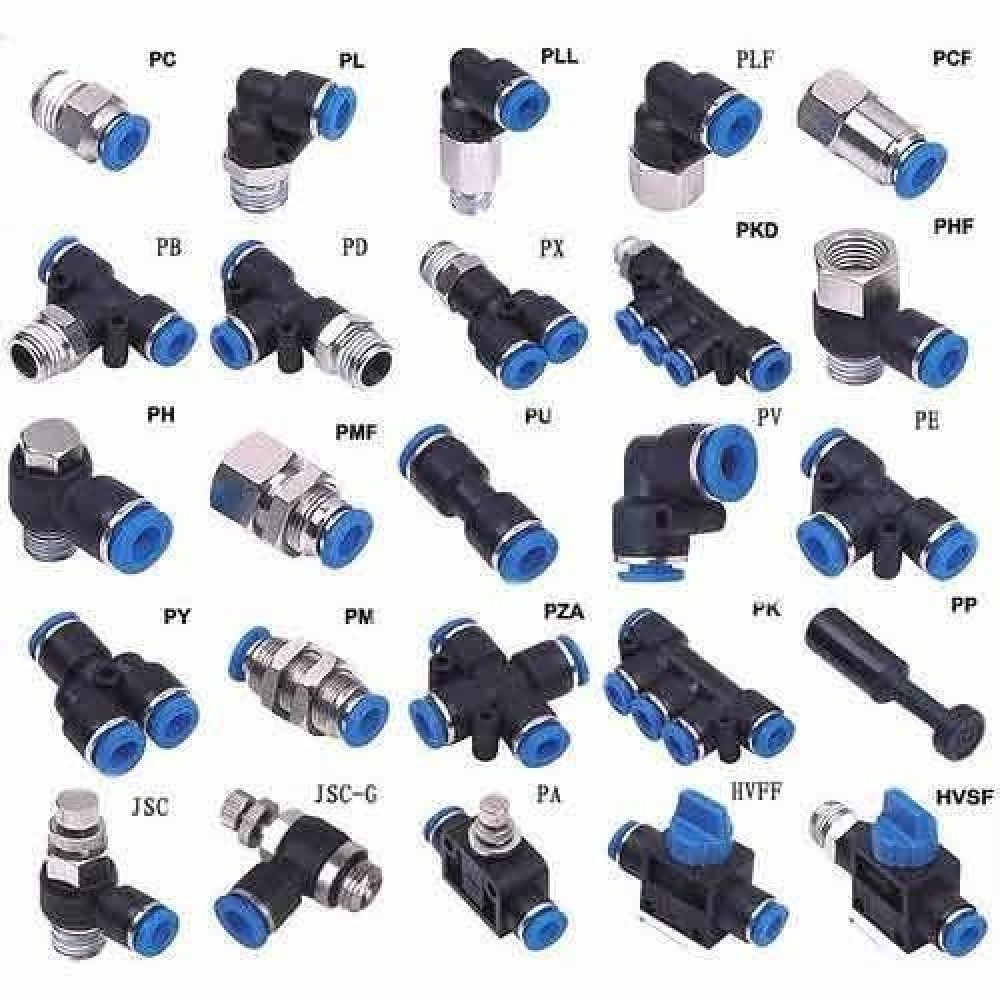

Types courants

• Push-in (ou à emboîtement) : Le plus simple, il suffit d'enfoncer le tuyau.
• À déconnexion rapide : Permet de déconnecter tout en maintenant le flux d'air, souvent avec un clapet.

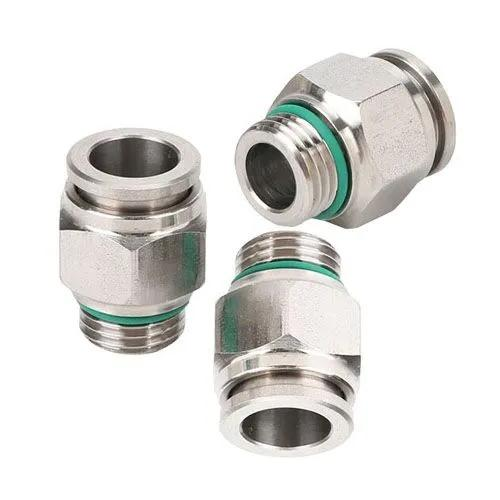

• Fileté : Se visse sur un composant, comme un compresseur, et accepte le raccord rapide pour le tuyau.
