DESCRIPTION

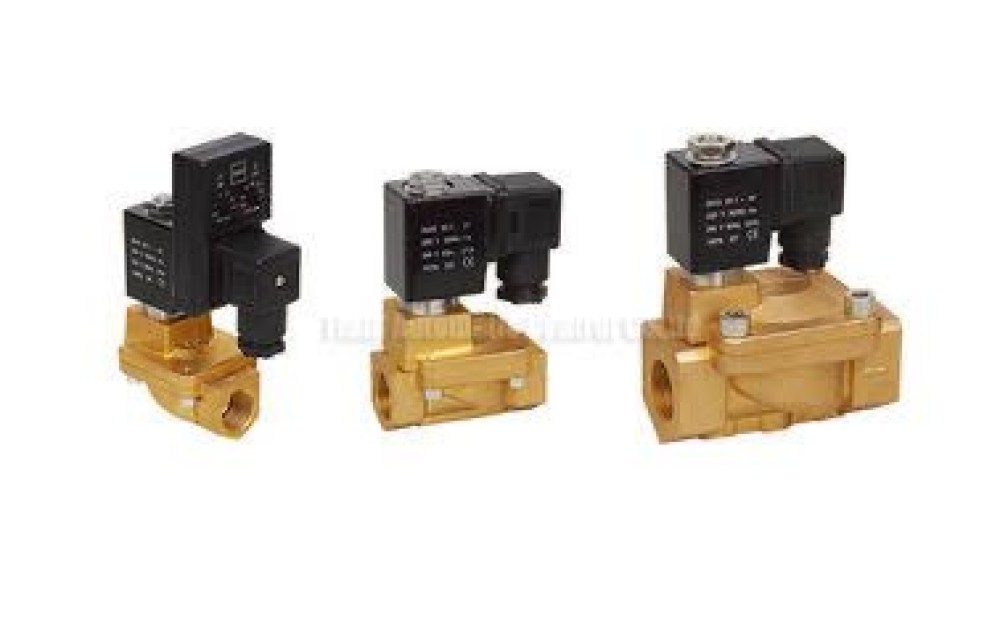

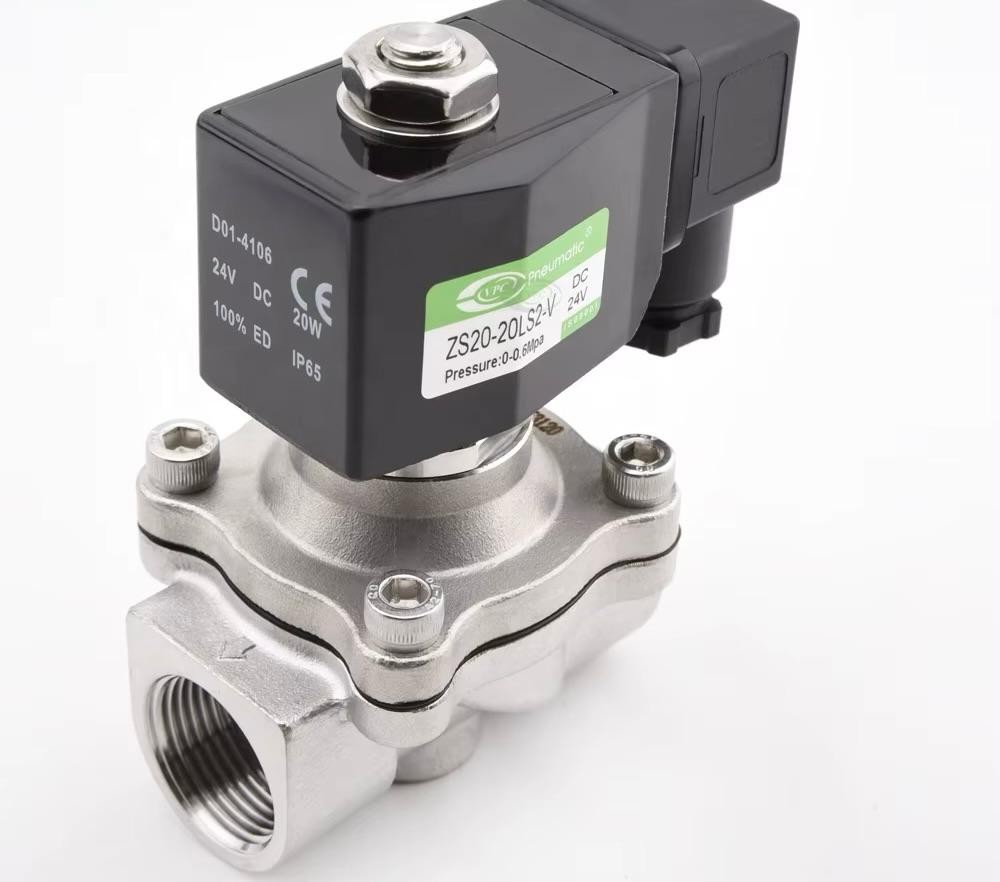

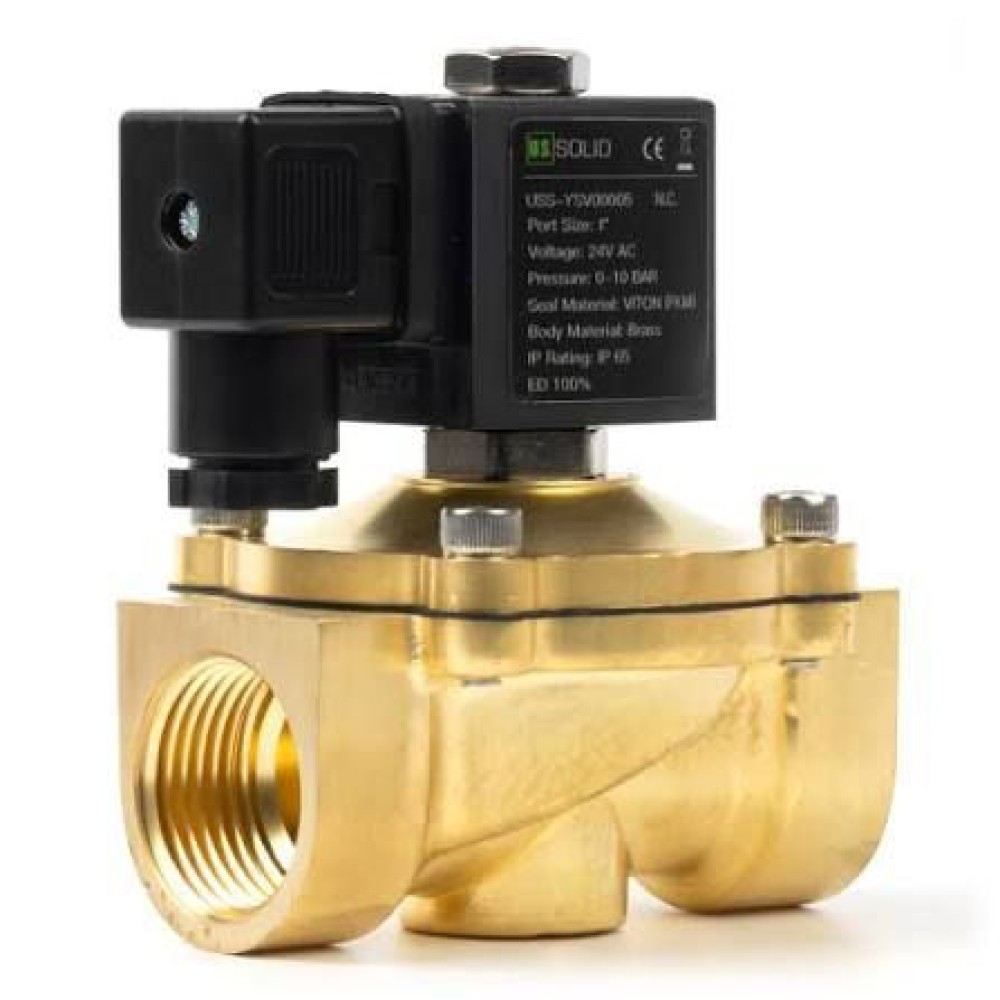

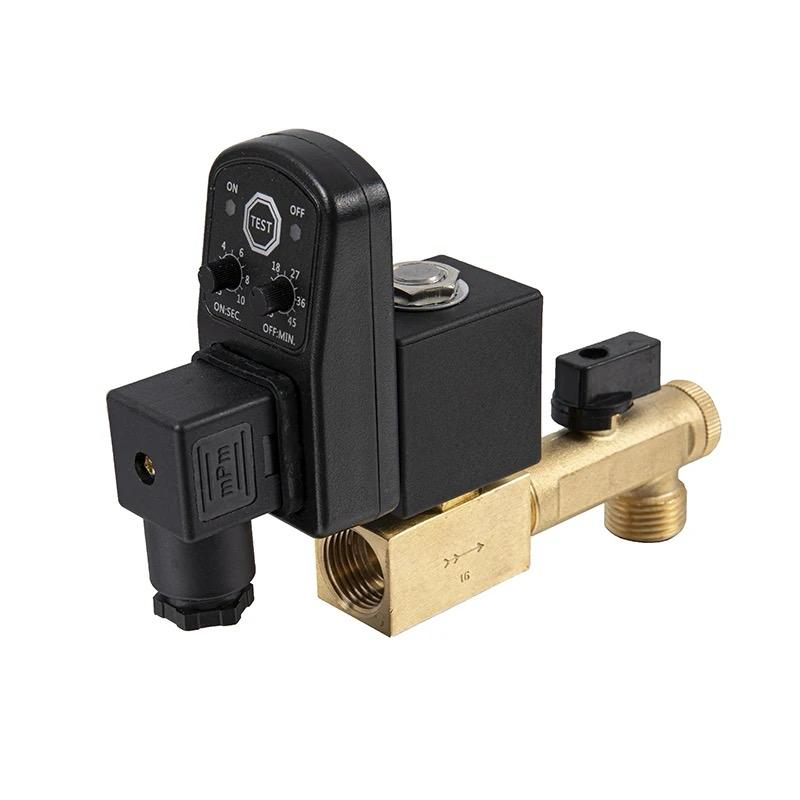

Une électrovanne est un dispositif électromécanique qui régule automatiquement le débit de fluides (eau, gaz, air) dans un circuit grâce à un signal électrique, en utilisant un électroaimant pour actionner un piston qui ouvre ou ferme la vanne, servant ainsi d'interrupteur pour les systèmes automatisés comme l'arrosage, la climatisation ou l'industrie.

Fonctionnement principal

Composants : Elle se compose d'un corps de vanne et d'un solénoïde (bobine électromagnétique).
Activation : Quand un courant électrique passe dans la bobine, un champ magnétique est créé, attirant un noyau métallique (plongeur).
Mouvement : Le mouvement du plongeur actionne un joint qui ouvre ou ferme le passage du fluide.
Arrêt : Quand le courant est coupé, un ressort ramène le plongeur à sa position initiale, refermant la vanne.

Types courants

Normalement Fermée (NF): Fermée au repos, s'ouvre à l'activation.
Normalement Ouverte (NO): Ouverte au repos, se ferme à l'activation (fonctionne de manière inverse).
À action directe : Le plongeur agit directement sur l'orifice.
À action indirecte (pilote): Utilise la pression du fluide pour aider à l'ouverture/fermeture.
2/2 voies: Contrôle simple marche/arrêt (2 ports).
3/2 voies: Permet de changer le chemin du flux (3 ports).
