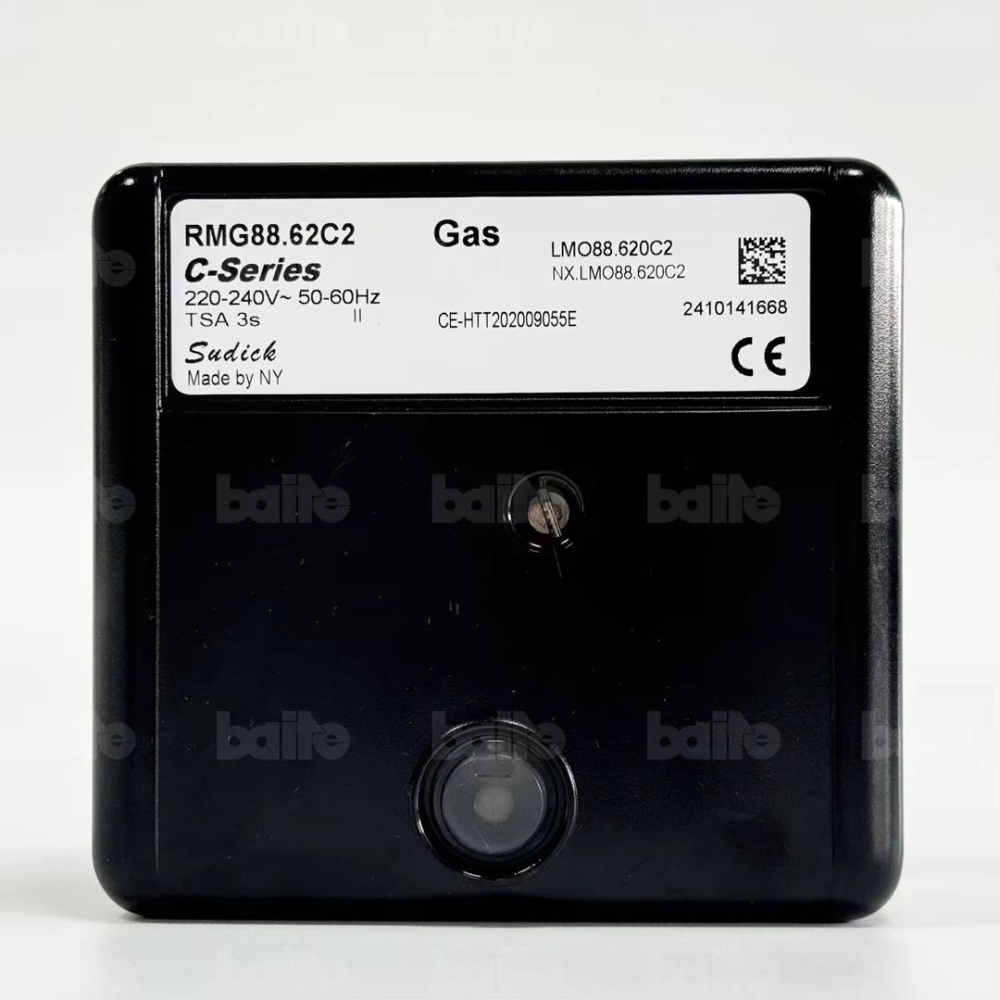

DESCRIPTION

Une boîte de sécurité pour brûleur (ou « coffret de contrôle ») est un automate électronique qui gère et sécurise le cycle de fonctionnement d'un brûleur (gaz ou fioul) : elle assure la séquence d'allumage (préventilation, allumage, détection flamme), surveille en permanence la présence de la flamme, contrôle les pressions (air), gère les électrovannes et coupe automatiquement le brûleur en cas de défaut (perte de flamme, sous-tension, problème de ventilation), tout en signalant les anomalies via des LED ou un afficheur.

Fonctions principales

• Gestion du cycle : Ordonne la préventilation, l'allumage (via transformateur d'allumage), l'ouverture des électrovannes de combustible et le contrôle du servomoteur.
• Détection de flamme : Utilise des sondes spécifiques (électrode d'ionisation, photorésistance, sonde UV) pour confirmer la présence de la flamme.
• Sécurité : Arrêt immédiat en cas de défaillance de l'allumage, perte de flamme, ou défaut de pression d'air.
• Surveillance : Surveille la tension d'alimentation et coupe le brûleur si elle devient trop basse.
• Diagnostic : Indique le type de défaut via des LED ou un affichage, facilitant la maintenance.
• Réarmement : Permet souvent un réarmement manuel ou à distance après une coupure de sécurité.

Exemples de modèles

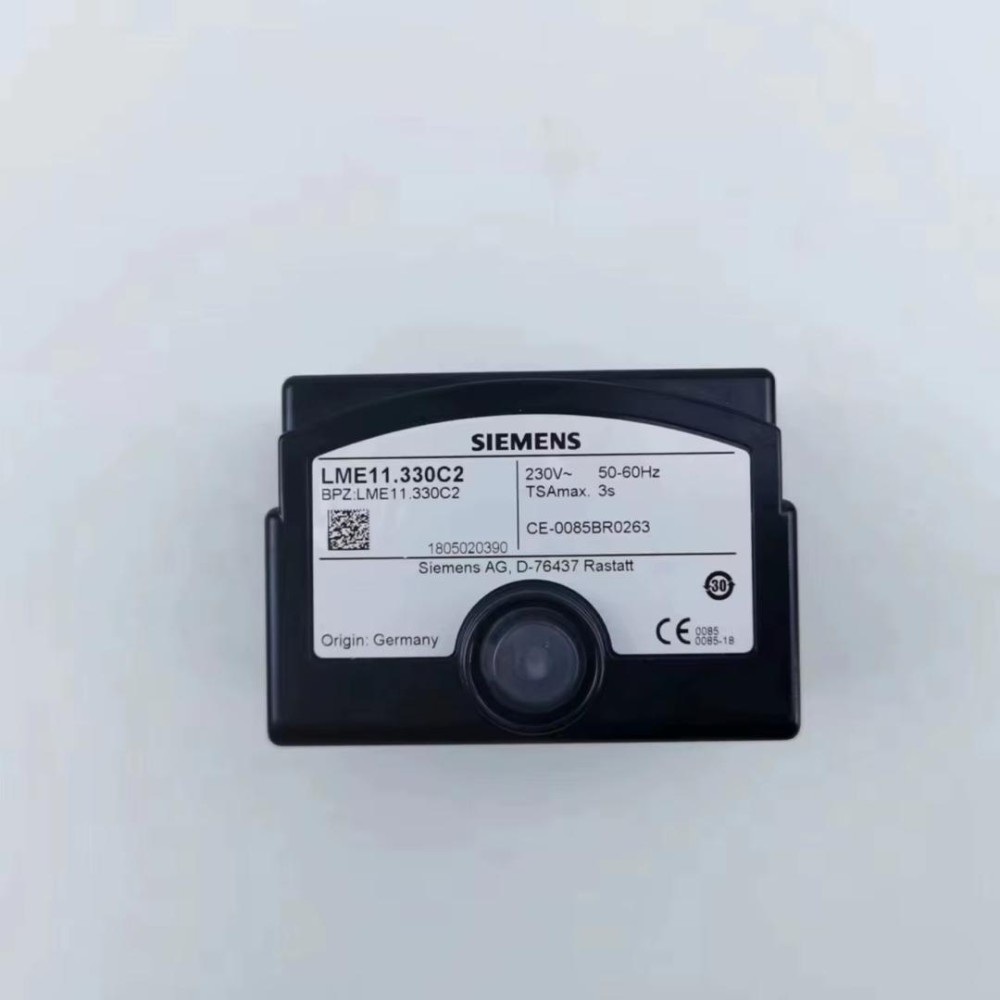

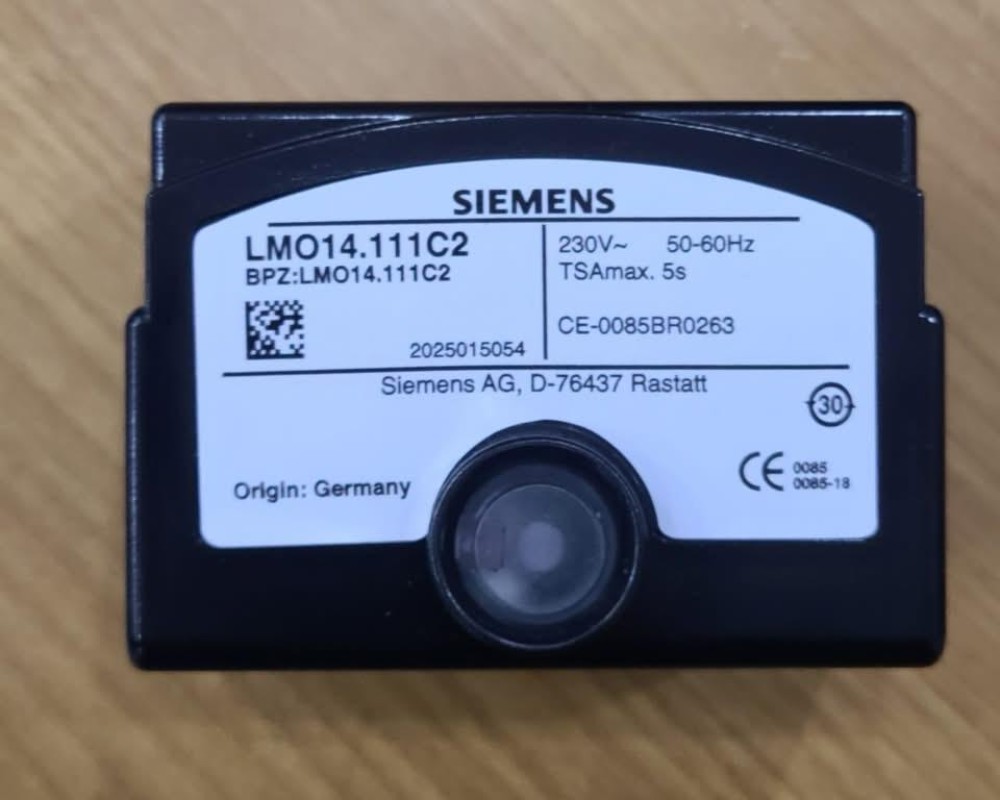

• Siemens : LME, LMO (fioul), LGB (gaz).
• Brahma : G22 (fioul).
• Satronic/Honeywell : MMI (gaz), LFL1 (gaz), LAL1 (fioul).
• Pilz : Systèmes modulaires pour applications industrielles (PNOZmulti 2 Burner).

Caractéristiques techniques

• Alimentation : Généralement 230V AC.
• Sorties : Contrôle transformateur d'allumage, moteur, électrovannes, servomoteur.

Détection

Adapté pour brûleurs à fioul (flamme jaune/bleue) ou gaz, simple ou double allure.
